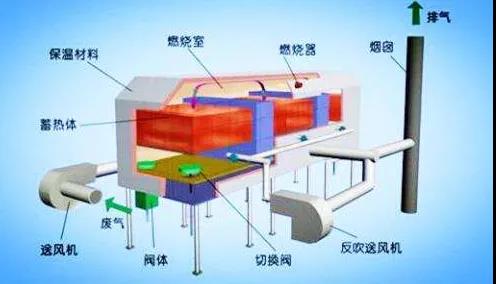

蓄熱室中*為重要的組成單元為蓄熱體。一般來(lái)說(shuō),蓄熱體的材料主要有陶瓷和金屬兩種,金屬類(lèi)蓄熱體如鋼、鋁等材料只能用于低溫或中溫場(chǎng)合。而 RTO裝置的操作溫度較高,因此不能用金屬材料。而陶瓷材料具有優(yōu)良的耐高溫、抗氧化、耐腐蝕等特點(diǎn)以及機械強度好、價(jià)廉等優(yōu)點(diǎn),性能基本滿(mǎn)足 RTO 的要求,所以目前 RTO 普遍采用陶瓷材料作為蓄熱體。

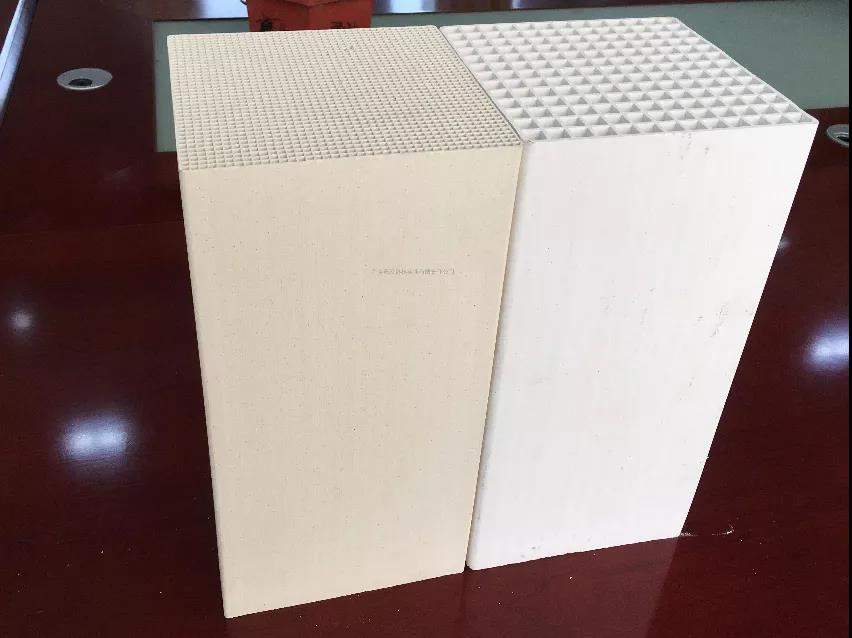

目前常用的蓄熱體包括散堆材料(顆粒填料,如矩鞍環(huán))和規整填料(如蜂窩填料和板波紋填料)。為了降低床層阻力,目前在 RTO 裝置中大多采用規整填料,特別是蜂窩狀陶瓷蓄熱體,蜂窩陶瓷蓄熱體與其它蓄熱體(如陶瓷球等)相比具有比表面積大、阻力損失小、熱脹冷縮系數小、抗熱性能好等特點(diǎn)。蜂窩陶瓷蓄熱體的材質(zhì)可以根據使用溫度的需求選用陶土、莫來(lái)石、堇青石、石英陶瓷材質(zhì)。陶瓷蜂窩填料一般做成尺寸150mm×150mm×150mm或150mm×150mm×300mm 的柱狀蓄熱體,并整砌于 RTO 的蓄熱室中。市場(chǎng)上出現了新型的多層板片組合式陶瓷蜂窩填料(multi layer-media,MLM),該材料的特點(diǎn)在于每個(gè)薄片上開(kāi)有溝槽,兩片組合后構成內部相通的通道,使氣流可以橫向和縱向的通過(guò)填料,在達到相同的熱效率條件下,所需的容積比傳統的陶瓷蜂窩體少,并且堆體密度、比表面積、孔隙率等與傳統的陶瓷蜂窩體性能接近。
就蓄熱體材質(zhì)的比熱容來(lái)說(shuō),鋁瓷、莫來(lái)石、致密堇青石、堇青石、陶土等材料的比熱容分別在 800-900J/(kg﹒K)、850-1150J/(kg﹒K)、800-1200J/(kg﹒K)、800-1200J/(kg﹒K)、840-920J/(kg﹒K)。蓄熱體材質(zhì)鋁瓷、莫來(lái)石、致密堇青石、堇青石、陶土等材料的*高使用溫度分別為 1300℃、1450℃、1300℃、1300℃、1200℃。故在此規定蓄熱體短時(shí)間可承受 1200℃的高溫沖擊。一般而言陶瓷蜂窩填料的壽命可達 10 年,使用壽命不小于 40000h。為確保蓄熱體和流經(jīng)蓄熱體的氣體能夠進(jìn)行充分的熱交換,同時(shí)兼顧蓄熱室體積和系統壓降等因素平衡,蓄熱室的截面風(fēng)速不宜大于 2m/s。影響蓄熱室設計的主要因素包括熱回收效率、蓄熱體性能和系統壓降等。一般而言,為保證較高的熱回收效率,要求蓄熱室進(jìn)入口溫差不能太高不大于60℃。
當氣流通過(guò) RTO 裝置時(shí),在管道、彎頭、閥門(mén)和蓄熱體床層等部件會(huì )產(chǎn)生一定的壓降,在 RTO 裝置的總壓降中,蓄熱體床層的壓降占主要部分。在一定流速下,蓄熱體床層的壓降主要與蓄熱體的結構類(lèi)型,特別是幾何特性和床層高度有關(guān)。目前蓄熱體廣泛應用規整填料,其裝置系統的總壓降一般低于 3000Pa。此外,當廢氣中含有有機硅時(shí),在燃燒室燃燒后產(chǎn)生二氧化硅,堵塞蓄熱體,并不易去除,從而造成蓄熱體的損壞和壓降增加,這類(lèi)廢氣的蓄熱室需定期進(jìn)行清理,方可確保 RTO 正常運行。
版權聲明:本網(wǎng)注明來(lái)源為“環(huán)亞環(huán)?!钡奈淖?、圖片內容,版權均屬本站所有,如若轉載,請注明本文出處:http://ujianfei.com 。同時(shí)本網(wǎng)轉載內容僅為傳播資訊,不代表本網(wǎng)觀(guān)點(diǎn)。如涉及作品內容、版權和其它問(wèn)題,請與本網(wǎng)站聯(lián)系,我們將在及時(shí)刪除內容。
