一．項目概況

某轉向系統有限公司在發展經濟的同時，對環境保護也非常重視，為響應當?shù)氐沫h(huán)保要求，公司決定對車間排放的VOCs進行治理，排放廢氣達到目前環保要求。
車間排出的廢氣主要濕淬火工藝中切削液產生的有機揮發性物質，處理后達到上海市《大氣污染物綜合排放標準》（DB31/933-2015）。

二．工程范圍及內容

根據現場實際情況，工程范圍為：車間內現有廢氣排放口至末端廢氣處理系統排放煙囪。內容為：廢氣污染源的調查、廢氣治理設備和安裝、電氣安裝等。廢氣治理工程中的土建（包括設備基礎、墻面開洞及修復等）、至設備區的公用工程管線、一次電等外圍事項由業主方負責實施。

三．設計依據

3.1設計依據
1.業主提出的要求
2.業主提供的數據資料
3.《大氣污染物綜合排放標準》GB16297-1996
4.上海市《大氣污染物綜合排放標準》DB31/933-2015
5.《吸附法工業有機廢氣治理工程技術規范》（HJ2026-2013)
6.《上海市工業揮發性有機物治理和減排方案》（滬環保防[2015]325 號）
7.《三廢處理工程技術手冊廢氣卷》
8.以往同類工程資料與經驗
3.2設計原則
（1）確保廢氣處理后達到上海市標準；
（2）立足國內，采用先進技術，經濟可行的處理工藝，降低工程投資及處理成本，并根據現有條件選擇處理工藝；
（3）本著節約的原則，充分利用場地，減少占地面積，降低工程改造和運行成本；
（4）選用的設備高效、節能，并要求安全可靠，操作簡單，維修方便，使用壽命長；
（5）妥善處理，避免二次污染；
（6）選用的裝置保證有足夠的通用性。

四．工藝設計

4.1設計規模
目前車間有兩根排風管道，依據管徑可知每個支管*大排風量為27,000m3/h，共54,000m3/h，車間溫度恒溫，約23℃，濕度≥60%。
4.2廢氣濃度
根據業主方提供的資料，從車間排出的廢氣VOCs濃度約≤30mg/m³，排放到治理設備已常溫。
4.3處理后廢氣排放標準
處理后，尾氣排放達到《上海市大氣污染物綜合排放標準》（DB31/933-2015），見表4-1。
表4-1污染源大氣污染物排放限值

序號	污染物	*高允許排放濃度限值mg/m3	*高允許排放速率限值kg/h
1	非甲烷總烴	70	3.0

4.4工藝設計
該項目VOCs處理采用活性炭吸附工藝，*終按要求設置15m煙囪排放。如圖4-2為工藝流程圖。

圖4-2工藝流程圖
有機廢氣通過離心風機的作用下，通過干式過濾去除顆粒物，再進入活性炭吸附床，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風機排向大氣。
活性碳采用高吸附效率的柱狀活性碳，吸附效率為8%~10%（溶劑質量/活性碳質量比）左右。
活性碳比重：約550kg/m³
碳柱直徑：約4mm
吸附有機物效率：溫度30℃/濕度70%條件下≥99%
碘值：≥900mg/g
裝填量：6.12m³（質量3,370kg）
通過碳層風速：≈0.8m/s

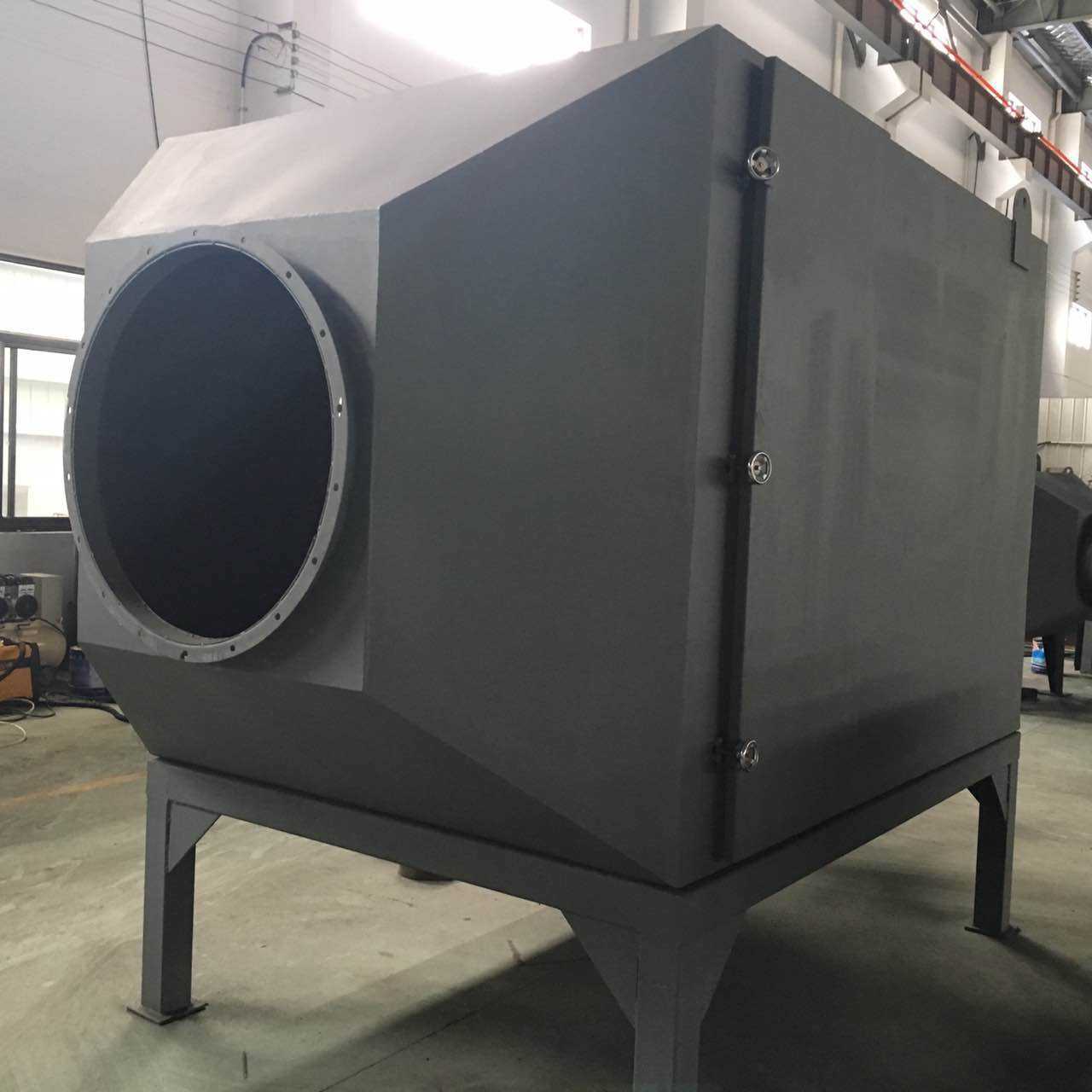

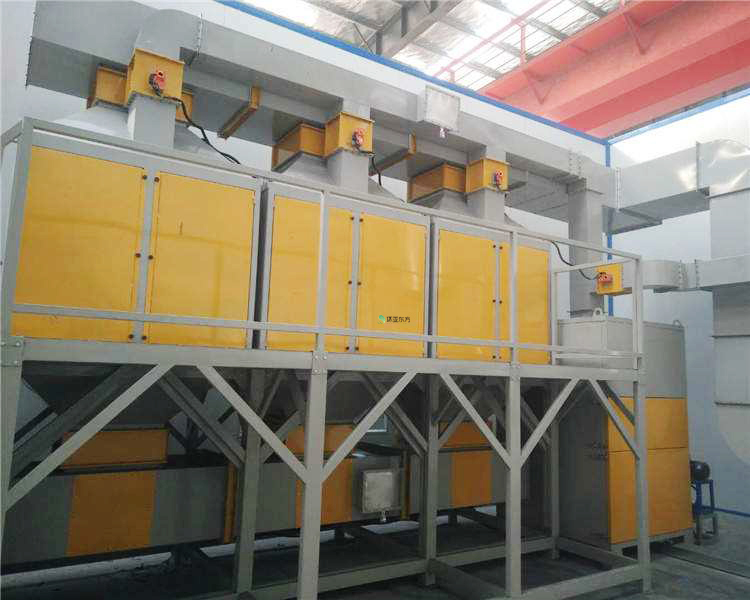

活性碳箱為防水，材質選用S304不銹鋼。為了節省設備空間，采用內外套層結構。活性碳從側方進風口進入箱體后自兩側碳層通過，再從箱體上部出風口排出箱體。

設備上部設有4個裝料口，下部設有4個卸料口，以便進行活性碳的更換。在設備側面設有檢修門，方便進入設備進行維護檢修。
活性碳裝載空間周圍以網狀隔柵隔開，單側裝碳厚度400mm，共2側。
設備設有底座支撐，方便卸料時將活性碳倒入廢棄桶，保持環境衛生清潔。
設備設有接地，避免因可能的靜電造成風險。
設備尺寸：長3,900mm×寬3,050mm×高4,350mm
設備材質：S304不銹鋼，壁厚2mm
設備質量：約1,670kg


五．電氣、自控設計

5.1 電氣設計

5.1.1 設計依據

設計工藝對設備運行的要求。
廢氣凈化處理單元運行要求。

5.1.2 設計范圍

電氣設計依據參照《民用建設電氣設計規范》(JGJ/T16-1992)，《低壓配電設計規范》(GB50054-95)。本工程電氣設計范圍為廢氣處理系統內的供配電，具體包括：
（1）電纜敷設設計；
（2）供電系統接地設計；
（3）主要電氣設備設計等。

5.1.3電氣設計

1.電纜敷設
電纜比較集中的主干線采用電纜溝敷設或電纜橋架架空敷設，電纜較少而又分散的地方采用電纜直接埋地或穿預埋管敷設。
2.接地方式
所有電氣設備、非金屬外殼均應可靠接地，所有進出建筑的的工藝管道在入戶處應與本裝置接地系統相聯，接地電阻小于10Ω。

六．售后服務及保障措施

6.1 工程調試的技術服務
本工程的技術服務內容包括：
a.工程設計，包括設計方案編制，非標設備及標準設備選型、管路、概預算及設備、材料。
b.設備安裝、現場技術指導，并解決現場施工實際技術問題。
c.系統工程調試，包括設備調試、開車試運行。
d.起草制訂操作規程和負責操作人員技術培訓。
人員技術培訓（包括上技術課，提供操作技術規范資料等），一般應由設計單位負責，設備技術培訓由設備提供方負責。通過技術培訓，使操作人員懂處理工藝，懂設備性能，懂操作技術，懂設備維修、保養和管理，會熟練操作，會排除一般性故障。確保廢氣處理工程（裝置）正常、穩定運行和處理后氣質達到設計要求。
我們還將按照以下主要措施對項目管理人員提供培訓。
¨ 在工廠進行不少于1個完整工作日的技術工人安全作業以及現場操作培訓。
¨ 在培訓技術后，在業主同意的條件下，對所有廢氣處理系統相關管理人員進行專業培訓測試。
6.2 售后服務
對于設備使用單位在設備運行中出現的故障，供應商應負有責任，在合同規定質保期內（一年），因設備質量引起的故障，供應商負責免費維修或更換部件或整機。如是使用方違反操作規范或其他原因造成的質量事故，供應商也應負責維修和更換，費用由使用方承擔（只收取成本費）。在質保期滿后，設備產生質量故障，使用方應及時聯系，供應商熱情為買方服務，及時派員去使用現場查明原因，分析故障，及時修復或更換，費用由買方承擔。
一年后，定期回訪。為使用方所急，解使用方困難。全心全意為使用方服務。
