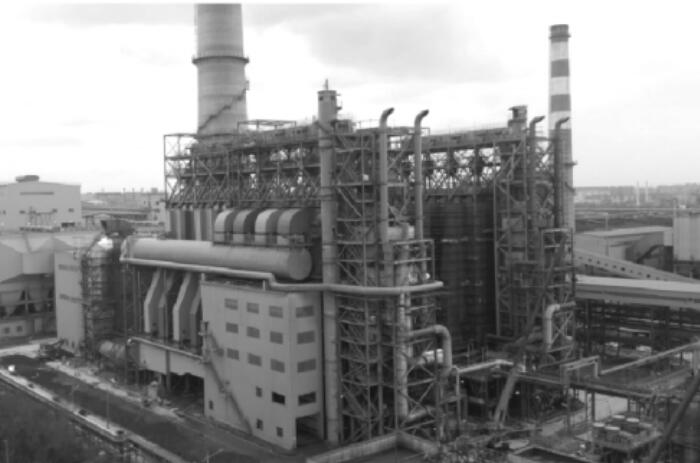

該煙氣凈化系統由2套吸附解析系統組成，每套吸附解析系統主要包括2臺增壓風機、1座吸附塔(兩級，每級包含4個吸附單元)、1座解析塔(2個塔)、1臺熱風爐、1套活性炭儲運裝置、1套小型布袋除塵器和1套煙氣擋板門等設備。如下圖所示是投運后的燒結煙氣活性炭凈化系統。





投運后的燒結煙氣活性炭凈化系統



4主要組成部分



①煙道系統



煙道系統是從主抽風機至煙囪的全部煙道及其上安裝的設備。該凈化系統設置2套煙道系統，分別對應2臺主抽風機。每套煙道系統設置3.4kW的一級增壓風機和二級增壓風機，凈化系統的風壓損失由增壓風機補償。



在煙道系統設置了霧化噴水降溫裝置和電動冷風閥，可保證入塔煙氣溫度不大于135℃。煙道系統設置了原煙氣、凈煙氣、系統旁路擋板和二級吸附塔旁路擋板，每座吸附塔的各個吸附單元也都設置有進出口煙氣擋板。



②吸附系統



吸附系統從上至下包括活性炭給料閥、布料倉、吸附模塊，圓輥卸料機，下料倉，卸料閥等設備。該凈化系統設置2套吸附系統，每套吸附系統與1套煙道系統對應。



每套吸附系統由串聯的兩級吸附塔組成，每級吸附塔都由4個吸附單元組成，兩級吸附塔的外形尺寸都為9.9m×28.0m×47.0m，其中吸附單元總高為24.0m。

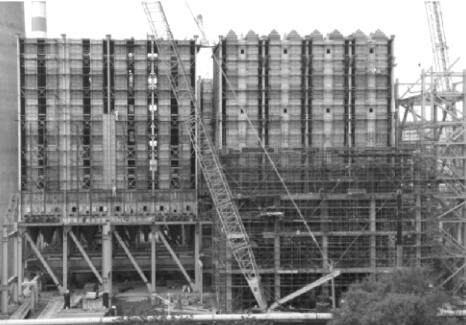

吸附塔是整個煙氣凈化系統的核心設備之一，采用分層移動床型結構，每個吸附單元由左右對稱共六個反應室組成，分別為前室、中室和后室，在不同的部位設有入口格柵、中間多孔板及出口微格柵。吸附塔空塔流速為0.15～0.20m/s。如下圖所示是建設中的吸附塔系統，從圖中可以看到吸附塔的內部結構。





吸附塔內部結構



圖中兩塊相鄰殼體之間的部分為一個吸附單元。SO2、NOX、二噁英、粉塵等污染物的吸附在吸附塔內完成。煙氣從吸附單元左右兩個模塊中間垂直于活性炭運動的方向進入吸附模塊，首先通過前室和中室，主要進行脫硫、除塵、除重金屬和脫二噁英，*后進入后室，主要以脫硝為主。



經過兩級吸附，有害物質被脫除，煙氣經吸附塔出口進入總煙道，經凈煙氣擋板后由主煙囪排放。每個反應室中活性炭的移動速度由265mm×L9280mm圓輥卸料機控制，前、中、后室的圓輥卸料機的卸料速度分別約為0.6t/h，1.2t/h和0.6t/h。



該凈化系統設置兩級吸附塔，根據一、二級吸附塔入口煙氣中污染物濃度的不同，兩級吸附塔使用不同新鮮度的活性炭。



在第二級吸附塔中，因為污染物濃度較低，煙氣側吸附推動力較低，吸附塔中采用從解析塔中解析出來的新鮮活性炭;在第*級吸附塔中，污染物濃度高，煙氣側吸附推動力高，吸附塔中采用在二級吸附塔吸附了少量污染物的活性炭。與兩級吸附塔都使用新鮮活性炭相比，這種方法顯著降低了活性炭的循環量，減輕了解析塔的解析負荷。
