蓬萊某數控模具有限公司廢氣主要為噴砂工藝的粉塵廢氣與噴漆烘干工藝VOCs廢氣。

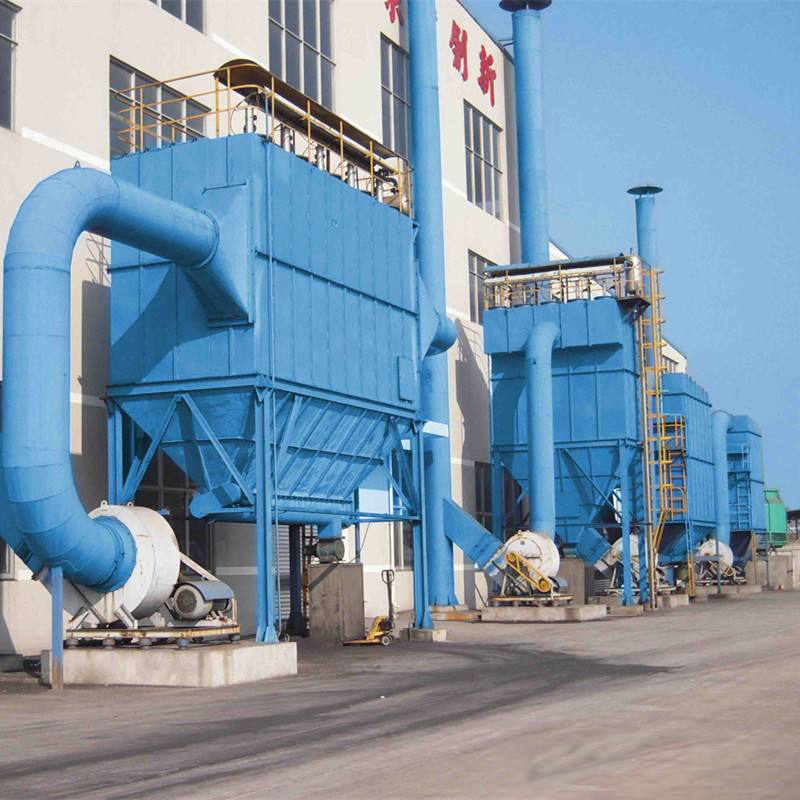

按照甲方提供數據噴砂房大小為6000x5000x3200,按換氣120次計算,風量為15000m³/h進行設計,風管為Φ600。采用布袋除塵器,廢氣中細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成,利用纖維織物的過濾作用對含塵氣體進行過濾,當含塵氣體進入袋式除塵器后,顆粒大、比重大的粉塵,由于重力的作用沉降下來,落入灰斗,含有較細小粉塵的氣體在通過濾料時,粉塵被阻留,使氣體得到凈化。
噴漆集氣罩的大小為3000x2000x2000,為了使氣流分布更均勻集氣罩分為1000x2000x200的三個分體結構風管為Φ250,并在每個分路上安裝風閥調節風量,統一送入Φ850的分管路并安裝風閥。
控制截面風速為1m/s風量為20000m³/h。
三個烘干房的尺寸分別為2800x2000x1500,2800x2000x1500,3000x2500x1700。廢氣主要出口為門口附近且為熱風所以在門上方加寬度為500的集氣罩。三個分體結構風管為Φ200,并在每個分路上安裝風閥調節風量,統一送入Φ850的分管路并安裝風閥。
控制截面風速為0.5m/s風量為10000m³/h。
總風量為20000+10000=30000m³/h,總風管為風管為Φ850。兩個分路將廢氣統一收集后送入UV光氧催化設備進行分解處理,每個分路設有風閥調節風量,經過玻璃纖過濾掉5um以上的顆粒,利用催化劑及高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧,即活性氧,因游離氧所攜正負電子不平衡所以需與氧分子結合,進而產生臭氧,再通過臭氧進行氧化反應,徹底達到凈化及殺滅細菌的目的,再經過高效蜂窩活性炭吸附徹底除去廢氣中的有害物質,*后通過后端風機抽風高空達標排放。
