鋼鐵行業作為國家工業的一個重要部分，國家對其環保要求也日益嚴格。研究表明，鋼鐵廠中各種設備放出的NOx 總量在固定發生源中占第二位，僅次于SO2的排放量。據歐盟IPPC 調查顯示燒結煙氣NOx 排放約占鋼鐵廠NOx 排放總量的一半左右。因此，對燒結煙氣NOx 排放量的嚴格控制可有效降低鋼廠NOx 的排放量。



燒結過程中的NOx 主要來源于燒結過程中燃料的燃燒。燒結生產中的燃料分為點火燃料和燒結燃料兩種。一般情況下，燃燒過程中產生的氮氧化物主要是NO 和NO2，這二者統稱為NOx。燃燒過程中產生的NOx 的種類和數量除了與燃料性質相關外，還與燃燒溫度和過量空氣系數等燃燒條件密切相關。



在通常的燃燒溫度下，燃燒產生的NOx 中NO 占90%以上，NO2占5%～10%。燒結煙氣中NOx 的濃度相對較低，一般在140～500mg/Nm3。鋼廠在制定NOx 減排方案時，應首先從源頭上降低煙氣中NOx 的產生，主要通過以下兩種方式進行控制：1）可選擇低N 含量的燃料和原料;2）在不影響生產的



前提下，對燃燒過程進行適當優化調整。如以上采用方式仍無法滿足NOx 排放要求，則應考慮建設相應的煙氣脫硝裝置。



從世界范圍看，燒結煙氣脫硝應用不多。目前，SCR 具有較高而且穩定的脫硝效率，燒結煙氣脫硝處理裝置主要采用低溫SCR。隨著新型的脫硫脫硝一體化工藝受到越來越高的關注，太鋼、寶鋼湛江等將活性焦工藝應用燒結機的煙氣治理上，但該工藝一級吸附塔時，脫硝效率較低、氨逃逸高，且同樣存在工藝流程復雜，投資及運行費用高等問題，并不經濟。

 脫硝工藝選擇對比



1 SCR 脫硝工藝



選擇性催化還原（SCR）工藝主要是在一定溫度和催化劑存在的情況下，向煙氣中通入還原劑NH3，將煙氣中的NOx還原為無害的氮?dú)猓∟2）和水（H2O）。它是目前國內外應用*為成熟的煙氣脫硝工藝。其主要反應如下：



4NH3+4NO+O2=4N2+6H2O



8NH3+6NO2=7N2+12H2O



4NH3+2NO2+O2=3N2+6H2O



現有煙氣脫硝工藝中，脫硝效率*高，運用*廣的為SCR 脫硝工藝，但其主要應用于燃煤電廠煙氣處理的高溫SCR，反應溫度要求在320～400℃間，燒結煙氣中需要采用低溫SCR，但其反應溫度仍需要200～280℃，為了避免煙氣中粉塵及高濃度SO2對催化劑引起的中毒堵塞，通常布置在脫硫裝置之后，并配有煙氣加熱裝置，其典型SCR 脫硝系統主要由還原劑制備系統和脫硝反應系統兩部分組成。



脫硝反應系統由SCR 催化反應器、噴氨系統、稀釋空氣供應系統、煙氣加熱、換熱系統等所組成，采用液氨做還原劑時，還原劑制備系統包括液氨儲罐、液氨蒸發槽、氨氣緩沖槽、氨氣稀釋槽、廢水泵和廢水池等。



2 臭氧脫硝工藝



煙氣中氮氧化物主要為NO，NO 難溶于水，難以被吸收反應，臭氧脫硝技術的基本機理是，通過額外添加的脫硝劑的氧化作用，將煙氣中難溶于水的NO 轉化為高價態易溶于水的NOx，再以循環流化床反應器內激烈湍動的、擁有巨大的表面積的吸附劑顆粒作為載體，將高價NOx 與鈣基吸收劑快速反應脫除，完成脫硝過程。



臭氧是*強氧化劑之一，高效轉化NO 至高價態的過程中不遺留任何二次污染物。



NO+O3→NO2+O2（1）



NO2+O3→NO3+O2（2）



NO3+NO2→N2O5（3）



3NO2+ H2O + Ca（OH）2→Ca（NO3）2（4）



3 脫硝工藝對比選擇



為了便于對比、選擇，現將兩種脫硝工藝路線技術進行技術、經濟對比如下：

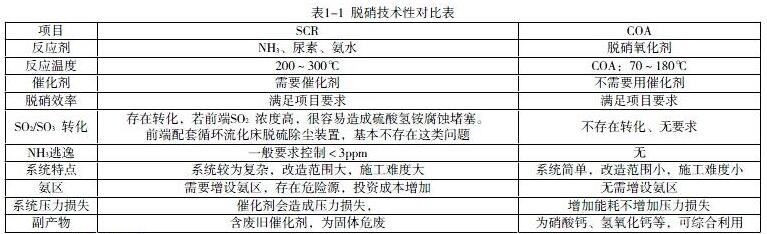

1） 技術性分析比較

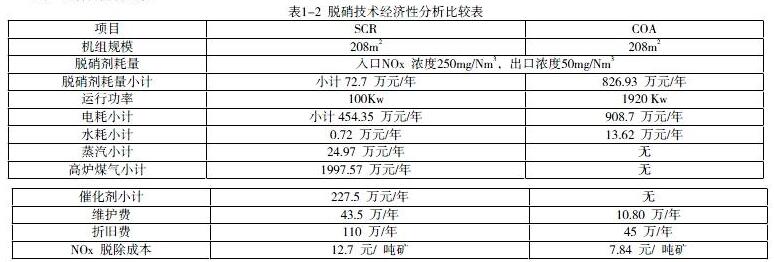

1）經濟性分析比較





從以上對比可以看出，臭氧脫硝工藝系統簡單、運行成本略低于低溫SCR 脫硝工藝，但運行電耗較高，且需要有穩定的氧氣及冷卻水供應。低溫SCR 脫硝雖然需要煙氣加熱消耗熱能，系統阻力較大，系統復雜，含加熱爐、GGH、SCR 反應器、稀釋風機等設備，且運行成本相較于臭氧脫硝工藝略高，但SCR 脫硝系統穩定，脫硝效率高，可更好的滿足排放指標要求。綜合考慮技術的成熟可靠性、一次性投資、副產物處理、運行成本及現場占地等方面進行比較和分析，燒結煙氣建議選擇SCR 脫硝工藝。
