背景與意義

近年來，化工工業進入了快速發展階段，企業在加大新技術應用和新產品開發力度的同時，也始終注重經濟效益和環境效益的統一，同時國家也越來越注重工業廢氣的排放標準。由石油化工、輕工、印刷行業以及機動車發動機排出的揮發性有機化合物（Volatile organic compounds，簡稱VOCs）廢氣，已成為大氣中的重要污染源之一。PTA氧化反應尾氣是PTA裝置排出的數量*大的有害氣體，其中主要的污染物為乙酸甲酯、對二甲苯和溴代烴類，其中乙酸甲酯高達14600mgm3，對二甲苯達2420mgm3，總溴達228mgm3，其中以乙酸甲酯的含量*高，而且酯類被認為是一類較難脫除的VOCs。PTA氧化尾氣中VOCs（揮發性有機化合物）含量為中、低濃度，若采用回收技術法，存在處理效率低、裝置體積大、成本高等缺點。降解技術中目前較為成熟的是直接燃燒和催化燃燒技術。直接燃燒是通過800～900 ℃高溫直接氧化尾氣中的有害物質為CO2和水，脫除效率可超過99%，但直接燃燒成本價高；催化燃燒是借助于催化劑的作用，使有害物質的分解溫度降低到280～450 ℃，催化燃燒法具起燃溫度較低、氧化溫度低、能耗低、效率高，NOx生成量極少，無二次污染物等優點。在自動控制領域中，控制的要求總是在不斷提高，在尾氣處理的中合適地選擇控制策略和選用儀表可以很好地改善系統的穩定性和可控性，節省資金投入，促進控制系統的普及，取得整體經濟的發展和較好的環保效益。

但由于催化燃燒過程會有大量易燃易爆化學氣體，且往往采用高溫高壓操作方式，因此實驗室很難建立實驗裝置展開相關的工程應用研究。與此同時，以信息技術、相似原理、系統技術及其應用領域有關的專業技術

  為基礎，以各種物理效應設備和計算機為工具，借助系統模型對實際的或設想的系統進行試驗研究，展開工業精餾過程流程模擬與集成監控方法的應用研究具有很高的工程實用價值。雖然仿真代替不了實際中的生產情況，但可以模擬、驗證該方案的可行性。所以近年來，化工過程的計算機仿真監控平臺的設計和故障診斷等方面得到了迅速發展。

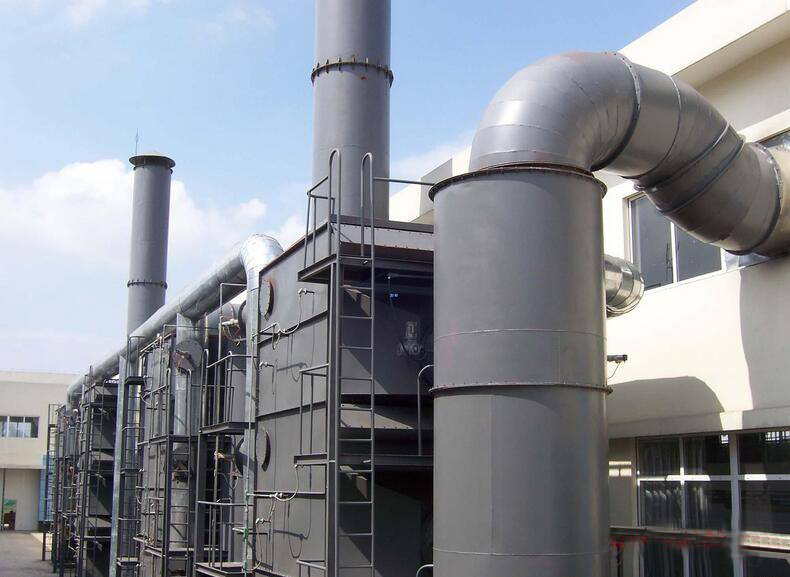

1.2催化燃燒基本原理

催化燃燒是借助催化劑在低溫下(200～400℃)下，實現對有機物的完全氧化，因此，能耗少，操作簡便，安全，凈化效率高，在有機廢氣特別是回收價值不大的有機廢氣凈化方面，比如化工，噴漆、絕緣材料、漆包線、涂料生產等行業應用較廣，已有不少定型設備可供選用。

1)催化劑定義：催化劑是一種能提高化學反應速率，控制反應方向，在反應前后本身的化學性質不發生改變的物質。

2)催化作用機理：在一個化學反應過程中，催化劑的加入并不能改變原有的化學平衡，所改變的僅是化學反應的速度，而在反應前后，催化劑本身的性質并不發生變化。而實際上，催化劑本身參加了反應，正是由于它的參加，使反應改變了原有的途徑，使反應的活化能降低，從而加速了反應速度。例如反應A+B→C是通過中間活性結合物(AB)過渡而成的，即：A+B→[AB]→C，其反應速度較慢。當加入催化劑K后，反應從一條很容易進行的途徑實現：A+B+2K→[AK]+[BK]→[CK]+K→C+2K，中間不再需要[AB]向C的過渡，從而加快了反應速度，而催化劑并未改變性質。

3)催化燃燒的工藝組成：不同的排放場合和不同的廢氣，有不同的工藝流程。但不論采取哪種工藝流程，都由如下工藝單元組成。

1.廢氣預處理: 為了避免催化劑床層的堵塞和催化劑中毒，廢氣在進入床層之前必須進行預處理，以除去廢氣中的粉塵、液滴及催化劑的毒物。

  2.預熱裝置: 預熱裝置包括廢氣預熱裝置和催化劑燃燒器預熱裝置。因為催化劑都有一個催化活性溫度，對催化燃燒來說催化劑是起燃溫度，必須使廢氣和床層的溫度達到起燃溫度才能進行催化燃燒，因此，必須設置預熱裝置。但對于排出的廢氣本身溫度就較高的場合，如漆包線、絕緣材料、烤漆等烘干排氣，溫度可達300℃以上，則不必設置預熱裝置。預熱裝置加熱后的熱氣可采用換熱器和床層內布管的方式。預熱器的熱源可采用煙道氣或電加熱，目前采用電加熱較多。當催化反應開始后，可盡量以回收的反應熱來預熱廢氣。在反應熱較大的場合，還應設置廢熱回收裝置，以節約能源。預熱廢氣的熱源溫度一般都超過催化劑的活性溫度。為保護催化劑，加熱裝置應與催化燃燒裝置保持一定距離，這樣還能使廢氣溫度分布均勻。

1.3化學反應器的基本控制策略

影響化學反應的擾動主要來自外部，因此控制外圍是反應器控制的基本控制策略。穩定外圍控制是盡可能使進入反應器的每個過程變量保持在規定數值的控制，它使反應器操作在所需操作條件，產品質量滿足工藝要求。通常，穩定外圍的控制一句物料平衡和能量平衡進行，采用的基本控制方法如下：

1）反應物流量的控制

為保證進入反應器物料的恒定，可采用參加反應物料的定值控制，同時，控制生成物流量，使由反應物帶入反應器的熱量和由生成物帶走的熱量也能夠平衡。反應轉化率較低，反應熱較小的絕熱反應器或反應溫度較高，反應放熱較大的反應器，采用這種控制策略有利于控制反應的平穩進行。

2）流量的比值控制



  多個反應物料之間的配比恒定是保證反應向正方向進行所必需的，因此，不僅要靜態保持相應的比值關系，還需要在動態時保證相應的比值關系，有時，需要根據反應的轉化率或溫度等指標及時調整相應的比值。為此，可采用單閉環，雙閉環比值控制，有時，可采用變比值控制系統。

3）反應器冷卻劑量或加熱劑量的控制

當反應物量穩定后，由反應物帶入反應器的熱量就基本恒定，如果能夠控制放熱反應器的冷卻劑量或吸熱反應器的加熱劑量，就能夠使反應過程的熱量平衡，使副反應減少，及時地移熱或加熱，有利于反映向正方向進行，因此，可采用對冷卻劑量或加熱劑量進行定值控制或?qū)⒎磻?yīng)物量作為前饋信號組成前饋-反饋控制系統。

4）化學反應器的質量指標是*主要的控制目標

對反應器的控制，主要被控變量是反應的轉化率或反應生成物的濃度等直接質量指標，當直接質量指標較難獲得時，可采用間接質量指標。例如，溫度或帶壓力補償?shù)臏囟鹊茸鳛殚g接質量指標，操縱變量可以采用進料量，冷卻劑量或加熱劑量，也可以采用進料溫度等進行外圍控制[1]。

1.4控制系統仿真軟件的應用研究現狀

近十年來，隨著MATLAB語言和Simulink仿真環境在控制系統研究與教學中日益廣泛的應用，在系統仿真、自動控制等領域，國外很多高校在教學與研究中都將MATLABSimulink語言作為首選的計算機工具。我國的科學工作者和教育工作者也逐漸認識到MATLAB語言的重要性，并且在很多高校的本科自動控制原理實驗教學中得到應用[2,3,4]。

在自動控制領域里的科學研究和工程應用中有大量繁瑣的計算與仿真曲線繪制任務，給控制系統的分析和設計帶來了巨大的工作量，為了解決海量計算的問題，各種控制系統設計與仿真的軟件層出不窮，技術人員憑



  借這些產品強大的計算和繪 圖功能，使系統分析和設計的效率得以大大提高。然而在眾多控制系統設計與仿真軟件中，MATLAB以其強大的計算功能、豐富方便的圖形功能、模塊化的計算方法，以及動態系統仿真工具Simulink，脫穎而出成為控制系統設計和仿真領域中的佼佼者，同時也成為了當今*流行的科學工程語言[5,6]。

MATLAB是MathWorks公司于1982年推出的一套高性能的數值計算和可視化軟件。它集數值分析、矩陣運算、信號處理和圖形顯示于一體，構成了一個方便、界面友好的用戶環境。它還包括了ToolBox（工具箱）的各類問題的求解工具，可用來求解特定學科的問題。MATLAB所具備的強有力的計算功能和圖形表現，以及各種工具箱提供的豐富的專用函數，為設計研究人員避免重復繁瑣的計算和編程，更快、更好、更準確地進行控制系統分析和設計提供了極大的幫助。 MathWorks公司于2011年4月發布了MATLAB的*新版本——2011a(R2011a) 版MATLAB和Simulink產品系列。該版本的核心在于引入了新一代的代碼生成產品：MATLAB Coder、Simulink Coder和Embedded Coder。

1.5仿真模型與監控平臺間的通訊技術

根據現有資料，Matlab和監控組態軟件之間的數據交換方法有很多種，其中以動態數據交換DDE為主，動態數據交換是Windows系統中支持進程間的通信機制，它是以共享內存來實現數據交換的。大量的文獻表明了采用DDE數據交換技術實現組態軟件和MALAB的數據通信的有效性。但DDE存在的缺陷是：當通訊數據大時，數據刷新速度慢，容易出現死機現象；DDE本身的窄帶寬，并不非常適用于實時交換系統，而這種實時系統卻為自動化控制所必需。OPC以其獨有的開放性、互連性、高效性和產業性占據了主導地位。OPC是OLE for Process的縮寫，即把OLE應用于工業控制領域，采用客戶服務器體系。

  在工業過程的實際應用中，大多數監控組態軟件都擁有開發商自主開發的專有實時數據庫和歷史數據庫。如果要訪問這些數據庫，以前必須要編寫相應的代碼程序調用開發商提供的API函數或其他特殊方式來實現。隨著OPC技術的廣泛應用，國內流行的監控組態軟件，如RSVIEW32、Ifix、WinCC、MCGS、Kingview 等全面支持OPC技術，即這些組態軟件提供了可以訪問數據庫的OPC服務器，任一客戶端無需了解接口特性，只要按照OPC規范編寫客戶端服務程序即可讀取和寫入監控組態軟件實時數據庫中的數據。

1.6化工過程集成監控軟件

組態軟件的應用領域很廣，它可以用于電力系統、給水系統、石油、化工等數據采集與監視控制以及過程控制等諸多領域。隨著工業自動化水平的提高，以及計算機技術的廣泛應用，人們對工業監控軟件的通用性和靈活性提出了更高的要求。組態軟件(configuration software)是指一些數據采集與過程控制的專用軟件。它們是在自動控制系統監控層一級的軟件平臺和開發環境，能以靈活多樣的組態方式提供良好的用戶開發界面和簡潔的使用方法，其設置的各種軟件模塊可以非常容易的實現和完成監控層的各項功能，為自動化工程技術人員提供了一種設計控制策略及控制界面的工具。

WinCC(windows control center)是由德國西門子公司與微軟公司共同開發的軟件系統，是結合西門子在過程自動化領域中的先進技術和計算機軟件強大功能的產物。WinCC是一個功能強大、接口豐富的監控系統，既可以用來完成小規模、簡單的過程監控應用，也可以用來完成復雜的應用。WinCC將Windows NT應用程序的現代體系結構與使用方便的圖形設計程序結合在一起，可以很方便地生成人機界面，建立完整的過程監控解決方 案。

WinCC監控平臺設計軟件有著通用的應用程序，適合所有工業領域的解決方案；擁有多語言支持，全球通用 ；它可以集成到所有自動化解決方案內，內置所有操作和管理功能，可簡單、有效地進行組態，可基于Web持續延展，采用開放性標準，集成簡便；而且它集成的Historian 系統可以作為IT 和商務集成的平臺，可用選件和附加件進行擴展，適用于所有工業和技術領域的解決方案。

WinCC監控平臺設計軟件集生產自動化和過程自動化于一體，實現了相互之間的整合，這在大量應用和各種工業領域的應用實例中業已證明，包括：汽車工業、化工和制藥行業、印刷行業、能源供應和分配、貿易和服務行業、塑料和橡膠行業、機械和設備成套工程、金屬加工業、食品、飲料和煙草行業、造紙和紙品加工、鋼鐵行業、運輸行業、水處理和污水凈化。

WinCC提供了所有*重要的通訊通道，用于連接到SIMATIC S5S7505控制器(例如通過S7協議集)的通訊，以及如PROFIBUS-DP FMS、DDE(動態數據交換)和OPC，(用于過程控制的OLE)等非專用通道；亦能以附加件的形式獲得其它通訊通道。

   WinCC在其基本系統內集成了基于Microsoft SQL Server 2000的功能強大、可延展的“Historian”系統，并以跨公司“Historian”服務器的形式用作中央信息交換系統。不同的評估用客戶機、開放性接口(開放性數據庫接口：ADO，OLEDB，SQL；編程接口：VBScript和有訪問COM對象模型和API功能的ANS I - C)以及各種任選件(WinCCDat @Monitor,

WinCCConnectivity Pack，WinCC, Industrial Data Bridge)構成了靈活而高效的集成監控平臺的基礎，這樣就可以與生產和公司管理層軟件(MES和ERP)相連接。
