膜分離法也稱滲透法，在有機廢氣凈化中，是借載體空氣和有機蒸氣不同的滲透能力，或膜對氣體混合物中分子的不同選擇性而將其分開。

就氣體滲透的分離機理而言，通?？蓞^(qū)分微孔膜、無孔膜。在微孔膜情況下， 按照氣體分子運動理論，氣體分子運動的平均自由路程遠比膜的孔徑大，物質傳遞 是通過Knudsen擴散實現的。因此分離效應取決于分子的質量，即小的分子容易 通過，而大的分子被截留。在無孔膜的情況下，主要是膜對一定分子的選擇滲透， 因此不只是擴散步驟，而且還有氣體在膜表面的吸收，氣體通過膜的擴散和氣體在 膜表面上的解吸三個步驟。用于氣體滲透的半透膜一般要求膜的截留側維持較高的 壓力，從而導致很高的壓力損失。因此，通常將膜盡可能做得薄，以及為保持其一 定的機械穩定性，用多孔承載層作為支承底層。

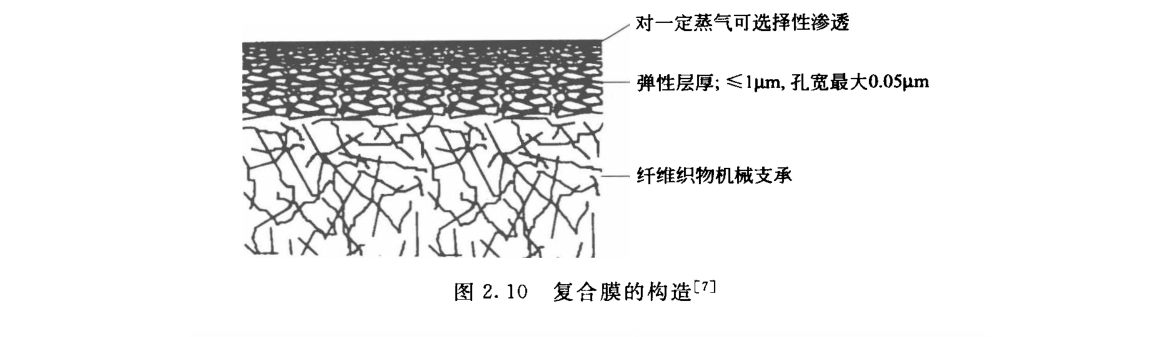

對于有機廢氣的凈化，用微孔膜是不合適的，因為這種膜截留的是少量低濃度 的揮發性有機物，其分子比空氣分子大；通過膜的是大量空氣，即要在高壓、高的 壓力損失條件下通過膜。這種膜主要用于分離并得到低分子量的純氣體，如氮或氫。目前有機廢氣的凈化主要采用對碳氫化合物有選擇性滲透的膜，即所用的膜要 能阻止小分子，而讓一定大的分子通過。通常這種膜是由具有彈性的高聚合物分子 組成，如硅橡膠。通過膜將有機蒸氣與載體空氣分開時起到關鍵作用的是物質的擴 散傳遞速率，它是與膜的厚度成反比，而與分壓差成正比；為提高滲透的驅動力， 常在膜的截留側（廢氣邊）加壓，而在滲透側（有機蒸氣濃縮邊）借冷卻、冷凝或 吸附減壓。在實際應用中，通常膜是由多層材料構成的一種復合材料膜，即：①很 容易通過的織物作支承層，例如聚酯；②微孔承載膜作為底膜，或稱中間層，例如 聚酰胺聚醍共聚物，膜厚約40Mm,孔寬*大為0.05rm,有機廢氣的所有組成部 分均可容易地通過；③只能讓有機蒸氣通過的無孔聚合物膜，例如硅橡膠（聚二甲 基硅氧烷）；膜厚一般為0.2?2^m°圖2.10表示了由這三層所構成的復合膜。

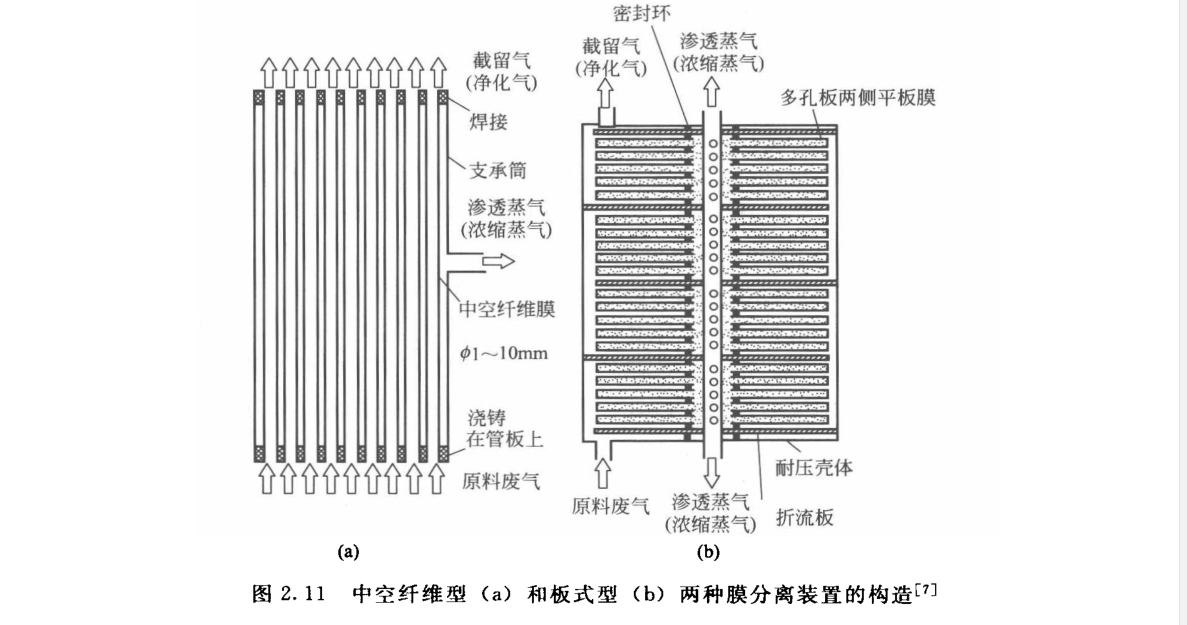

有機蒸氣滲透膜裝置的關鍵部分是膜元件，常用的有中空纖維膜、平板膜和卷 式膜組件三種。圖2. 11為中空纖維型和板式型兩種膜分離裝置的大致 構造。

中空纖維型［圖2.11(a)］的結構類似常見的管束換熱器，管束兩端與合成樹 脂澆鑄的管板相連接，分離層膜可涂在管束的內表面，也可涂在管束的外表面。 圖2.11(a)表示了廢氣從管內通過，這樣蒸氣由管內向外滲透；反之，若分離層膜 涂在管束的外表面，則流動方向與上述相反。板式型［圖2.11(b)］的結構與板式 換熱器或板式過濾器相似，分離層膜涂在板的兩側，這樣蒸氣由外向板內滲透，并 通過壓差使膜緊貼于板面。板片可由多孔材料做成，板面上開有流道。圖2.11(b) 表示廢氣從板間、并經折流板流過各層膜元件；滲透蒸氣則經多孔板流入中央集氣 管排出。

一般膜分離過程的應用范圍是：有機廢氣的濃度從每標準立方米10g到幾百 克，廢氣處理量為100?2000Nm3/h［8］。

迄今為止，在空氣凈化領域內，膜分離法如同上述的冷凝過程一樣，主要用于 回收有價值的有機化合物，而不是以空氣凈化、達到排放標準為目的單獨用來處理

有機廢氣。

這里舉幾個膜分離法處理有機廢氣的例子。

（1） 從氣相法聚乙烯裝置的尾氣中回收炷類⑴ 原裝置采用先低壓冷卻、冷 凝，然后再用高壓冷凝方法來回收排放氣中的1-丁烯和異戊烷。低壓冷凝溫度為 -10°C,高壓冷凝溫度為一 10?一2°C,壓力為1000kPao尾氣經冷凝回收處理后， 排放到火炬燃燒處理的量仍有1750kg/ho2006年添置了膜分離裝置，該裝置放在 原高壓冷凝器后、緩沖罐前，并采用以聚酰胺聚醍共聚物作底膜、硅橡膠涂層的復 合膜。滲透氣返回至低壓冷卻器前再循環，從而使1 -丁烯、異戊烷經過膜滲透后 的濃度提高了 2?3倍，1 -丁烯、異戊烷和乙烯的總脫除率達83%。在24t/h的負 荷條件下，炷類回收量增加85.92kg/ho若對整個系統作進一步優化，預計可多回 收炷類120kg/ho

（2） 處理汽油配送站在灌裝汽油時排放的含VOC廢氣® 某汽油配送站為處 理灌裝汽油時產生的VOC廢氣，采用了兩級膜分離裝置來回收、凈化廢氣。排風 氣中VOC總濃度約為450g/Nm3,經膜分離截留后空氣中VOC平均濃度仍有5g/ Nm3,回收率約為99%。為使廢氣排放符合法規，還采用催化燃燒裝置來作*后 凈化處理。

（3） 聚氯乙烯生產中回收氯乙烯單體 Goodyear Tireand Rubber公司為回收 一些未反應的氯乙烯單體，通常將排放氣先冷卻，使容易揮發的單體冷凝分離。從 冷凝器出來的氣流中還含有50%的氯乙烯，以前都采用焚燒處理。這樣，焚燒損 失的氯乙烯約占生產所需氯乙烯總量的1%,即每年損失有價值的氯乙烯約250to 自從 MTR （Membrane Technology and Research, USA）為該廠安裝了膜分離裝 置后，氯乙烯單體的回收率達90%?99%,可回收氯乙烯單體約50?100kg/h。當 然，*后廢氣在排入大氣之前，還要經過焚燒處理和HC1氣體的洗滌。

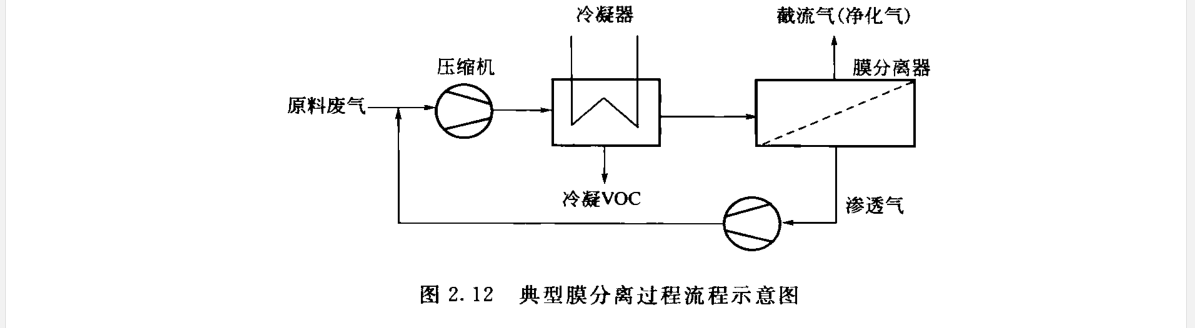

典型膜分離過程的流程可用圖2. 12表示。



原料有機廢氣經壓縮后先進入冷凝器，并回收冷凝下來的VOC,未冷凝的廢 氣進入膜分離裝置。通過膜分離，滲透出的有機物返回到原料氣中再一起壓縮；未 滲透的氣體作為凈化氣排出。在工業應用中，為維持膜兩側具有較大的分壓差，通 常在截留側（廢氣進入側）加壓，而在滲透側（有機蒸氣凝縮側）保持負壓。

膜分離技術已成功地用于voc的回收，例如：回收脂肪和芳香族碳氫化合 物，含氯溶劑、酮、醛、月青、酚、醇、胺等大部分有機化合物。特別是石油化工生 產中的尾氣、排放氣含有機化合物的濃度較高，以前大多送至火炬燒掉，十分可 惜，現在可用膜技術回收。但應指出的是，在一定的任務范圍內應用膜分離法可有 效、經濟地回收VOC,可作為廢氣凈化的預處理工序；若要達到符合環保法規所 要求的標準，必須用其他凈化方法作進一步處理，例如：吸附、生化和熱力燃燒等 方法。
