DMC脈沖布袋除塵器構造及工作原理：

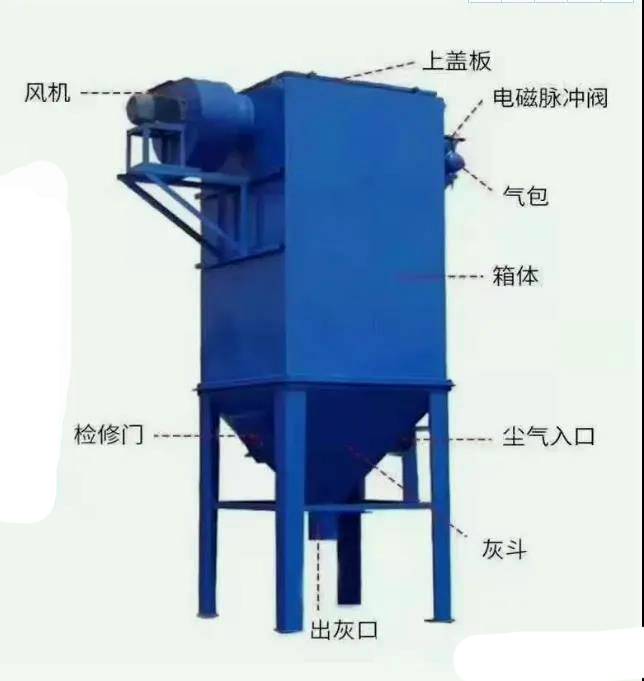

1. 脈沖噴吹袋除塵器結構：

（1） 箱體：包括袋室、凈風室、多孔板、濾袋、濾袋骨架、檢修門。 

（2） 出風系統：包括風機、風機配用電機。

（3） 噴吹系統：包括儲氣包、噴吹管、脈沖閥、微機控制器。

（4） 該系列設備有兩種結構形式：一種為帶灰型，另一種為不帶灰斗型。

DMC型脈沖噴吹單機袋式除塵器：

DMC型脈沖噴吹單機袋式收塵器設計有32、48、64、80、96、112六種規格，其中每個規格分A型（帶灰斗型）和B 型（不帶灰斗 型）安裝形式，以滿足不同場合的使用需求。該除塵器采用脈沖噴吹的在線清灰方式，具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠的優點。廣泛用于鑄造、冶金、建材、電力、水泥、機械、化工、礦山等各種工礦企業粉塵凈化。

工作原理

含塵氣體由進氣口進入灰斗（沒有灰斗的將直接進入袋室），然后含塵氣體進入裝有濾袋的過濾室。粉塵附著在濾袋外表面，凈化后的氣體由濾袋進入上部箱體，再經排風管道，由風機排到大氣中去。隨著濾袋上灰塵的增厚，收塵器的阻力不斷上升，當上升到一定程度時（一般為1500-1800Pa），為了保證收塵器繼續工作，需要進行清灰。收塵器濾袋按直線排列，每排濾袋配置一個脈沖閥來控制壓縮空氣脈沖清灰，脈沖閥的動作是由程序控制器控制的。清灰時，清灰控制器發出指令，使脈沖閥在動作的瞬間釋放出0.5-0.7MPa的壓縮空氣。壓縮空氣通過噴吹管上正對濾袋的小孔以高速沖入濾袋，在其沖入濾袋內部的同時，又誘生一股數倍于壓縮空氣的二次氣流，于是產生一種瞬時沖擊波并沿整個過濾濾袋的長度方向向下傳播。利用這一機理，使聚積在濾袋外面的粉塵從濾袋上落下，結成團塊的粉塵便落入料斗。脈沖的持續時間可以調整，以適合不同粉塵的各種特性。

DMC脈沖布袋除塵器的安裝要求

1.箱體與灰斗由定位螺栓鎖緊、整平、現場焊接，焊后不得漏氣 （A型）；B型直接安裝在揚塵點上。

2.氣包脈沖閥與連接管之間不得漏氣；

3.濾袋安裝

首先打開上蓋板，拆下噴吹管，手拿濾袋上口，將濾袋通過花扳孔投入過濾室，然后雙手將濾袋上口捏成扁蛋形，置花扳孔中，布袋上口的 凹形卡圈緊貼嵌在花扳孔中，松開手，濾袋緊扣在花扳上，再檢查袋口與 花扳孔的密封性；然后把濾袋骨架插入濾袋中；最后安裝噴吹管，使噴吹孔對準濾袋口中心，固定噴吹管上的螺母，蓋好上蓋板。

DMC型脈沖布袋除塵器性能特點  

1壓力損失低

①即在同樣壓力損失條件下能處理更多的廢氣量，所以動態調整范圍增大。

②其次是噴吹裝置的清灰能力強，使濾袋的阻力保持在較低值，使得除塵器的阻力大大降低。  

③過濾風速高 因其阻力較小，與脈沖袋式除塵器相比，它的過濾風速可提高至4m/min，處理能力也相應增加。

2 壓縮空氣消耗量比脈沖袋式除塵器較大。通常，壓縮空氣消耗量比脈沖袋式除塵器大10%左右。

3脈沖噴吹袋式除塵器要求氣源質量比較嚴格，一般在壓縮空氣入口除塵器分氣包前要加空氣過濾器，以去掉氣源中的冷卻水、油分等雜質，保證環隙誘導器噴口不被堵塞。

DMC型脈沖布袋除塵器的除塵，是通過除塵濾袋進行的，當塵含塵空氣進入箱體內，因氣流突然擴張，流速驟然降低，這樣顆粒大的借自身重力落進集塵箱，其余灰塵被阻留在濾袋外壁。為了保證設備的正常運轉，維持一定的設備阻力，DMC型脈沖除塵器采用壓縮空氣噴吹濾袋，由控制系統完成脈沖，經噴吹管噴出，通過誘導周圍大量空氣進入濾袋，使濾袋瞬間急劇膨脹，引起一次脈沖振動，將積附在濾袋外壁的灰塵抖落，進入集塵箱，經輸送機排出機外。

DMC脈沖布袋除塵器適用于凈化細小而干燥的非纖維性的工灰塵，廣泛應用在碳素，冶煉，礦山，機械，化工，水泥，食品，農藥等許多部門。含塵濃度為3-5g/m³。經過幾年來的使用和測定:DMC脈沖除塵器在工作正常狀態時，除塵效率達99%以上。本機并具有工作性能良好，使用簡便，濾袋壽命長，維修量小，美觀大方等優點。

DMC型高效脈沖袋式除塵器是我廠經過多年探索，吸取國內外先進技術與經驗,結合我國實際，自行設計、制造的節能、高效、高濾功能袋式除塵器。主要由箱體、濾袋、噴吹系統、排灰系統、電控系統等組成，具有結構緊湊，占地面積小、除塵效率高、使用可靠、便等特點，系統運行采用PLC程序控制。產品適用于機械加工、鑄造、水泥、化工、電力、糧食加工、瀝青拌合站以及超細粉等行業和原料回收。 優點：

（1）噴吹系統能根據粉塵濃度大小，隨時調節噴吹周期和脈沖寬度，使濾袋始終處于最佳過濾狀態。 

（2）完善的電控系統，使濾袋處于高溫時不燒袋，低溫潮濕時不糊袋。 

（3）采用不同材質的濾袋，可適用于除塵不同性質的粉塵。

（4）靈活多變的組裝型式，便于現場安置。
