1、《垃圾焚燒袋式除塵工程技術(shù)規(guī)范》(HJ 2012-2012)，已經(jīng)規(guī)定了生活垃圾焚燒爐袋式除塵系統(tǒng)的設(shè)計、施工、運行、管理等技術(shù)要求。對除塵器灰斗、卸灰和輸灰設(shè)備有了明確的標(biāo)準(zhǔn)。除塵器灰斗應(yīng)設(shè)置料位計、破拱裝置、檢修門、手動插板閥、卸灰閥。除塵器的漏風(fēng)率應(yīng)≤2%
2、現(xiàn)狀，袋式除塵器灰斗卸灰困難，經(jīng)常需要安排檢修人員進行人工疏通，存在人員燙傷和環(huán)境污染的風(fēng)險。并且，隨著袋式除塵器灰斗中粉塵積存量的增多，袋式除塵進風(fēng)口可能被堵塞，使得袋式除塵器阻力升高、積灰過多，甚至可能淹沒除塵布袋，燒壞除塵布袋。
二、袋式除塵器灰斗積灰原因
1．卸灰不及時，導(dǎo)致灰斗積灰過多。根據(jù)工況調(diào)節(jié)卸灰間隔，必要時進行連續(xù)卸灰。
2．灰斗內(nèi)粉塵搭橋。若卸出的粉塵量較少或完全沒有粉塵卸出，則很可能灰斗內(nèi)出現(xiàn)搭橋現(xiàn)象，需要檢查灰斗振打器（或破拱器），調(diào)節(jié)振打頻率。
3．卸灰口漏風(fēng)，包括檢修門、手動插板閥、卸灰閥的連接處漏風(fēng)，導(dǎo)致含水空氣進入灰斗，粉塵受潮后粘附在袋式除塵器箱體內(nèi)表面，越積越厚，質(zhì)地變硬。有些粉塵甚至可以在袋式除塵器灰斗壁面上板結(jié)形成堅硬的“溝壑”。并且導(dǎo)致隔倉壁腐蝕、破損，漏風(fēng)。
三、常規(guī)表面防護措施
1.除塵器灰斗外表面，加裝保溫及伴熱裝置，保證倉內(nèi)煙氣溫度≥145℃；
2.除塵器灰斗內(nèi)表面，應(yīng)噴砂除銹，除銹等級應(yīng)不低于Sa11/2，并涂裝防腐材料，防腐材料耐溫限度應(yīng)高于除塵器*高運行溫度。
3.人孔門、檢修門應(yīng)采用保溫結(jié)構(gòu)。
以上措施存在問題：
由于粉塵腐蝕性強，常規(guī)防腐涂料不能對倉壁起到保護的作用，導(dǎo)致倉壁腐蝕、漏風(fēng)，堵灰的惡性循環(huán)。
四、解決方法探討
選用一種進口的糙面防腐耐磨涂料，進行試用。
1．糙面防腐抗磨涂料定義
該涂料是一種含金屬成分的濕氣硬化型聚氨酯單組分涂料，由高致密性、低重量分子元素組成。其滲透性、濕化、涂層性能（增加滲透性，增加濕度）非常高，能夠滲入基材的毛細孔中。固化后*高耐溫為163攝氏度。該產(chǎn)品為進口產(chǎn)品，國內(nèi)市場上無其他同類產(chǎn)品。
2．特性
1)耐酸性、耐堿性好；是一個超硬、單組份、濕氣固化型的防腐防銹涂料。
2)滲透包復(fù)銹面，也可以滲透包復(fù)鉛基涂料或其他原本在基材表面的有毒包復(fù)材料。
3)使用于金屬、水泥、木材表面，它所含有的金屬成分可強化基材結(jié)構(gòu)強度，并耐抗強酸及化學(xué)溶劑。
4)完全阻隔水氣滲透，可以大幅減少結(jié)垢、青苔、結(jié)露等現(xiàn)象。固化后與基材形成一體結(jié)構(gòu)并在外部形成有彈性的保護層強化基材的耐磨損、耐沖擊、抗酸堿的能力。
5)在不影響基材的情況下，增加基材強度、增加基材的承載力。
6)可以帶銹施工。

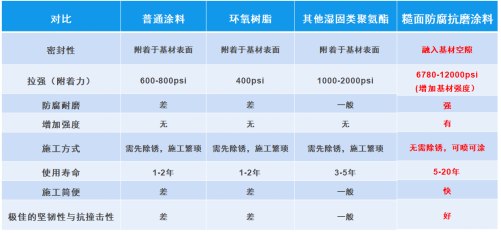

3．糙面防腐抗磨涂料的優(yōu)勢

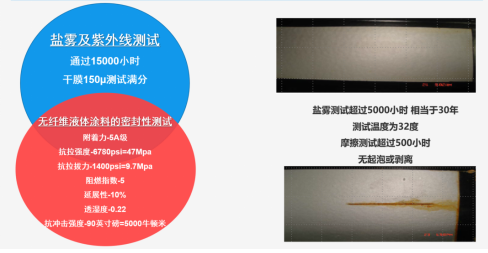

4．測試數(shù)據(jù)

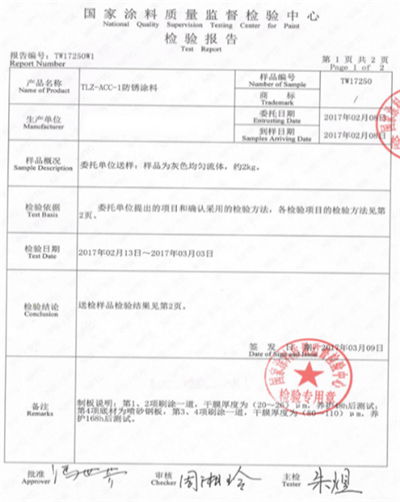

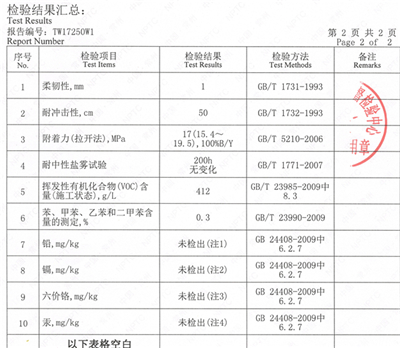

5．國家涂料質(zhì)量監(jiān)督檢驗中心檢驗報告
檢驗報告說明：
1）柔韌性：按此國家檢驗標(biāo)準(zhǔn)，1為*優(yōu)值;
2）耐沖擊性：按此國家檢驗標(biāo)準(zhǔn)，50為*優(yōu)值;
3）附著力：按此國家檢驗標(biāo)準(zhǔn)，*優(yōu)值為20，國內(nèi)同類產(chǎn)品能達到10已屬優(yōu)秀;
4）苯、甲苯、乙苯和二甲苯含量：在國產(chǎn)同類產(chǎn)品中處于偏低水平。
6．糙面防腐耐磨材料海內(nèi)外運用場景
1)航母飛機跑道的表面涂層；
2)老舊橋梁的混凝土及鋼材表面修復(fù)及加固；
3)油罐的防酸堿、防腐保護；
4)海上石油鉆井的金屬表面修復(fù)；
5)發(fā)電廠脫硫系統(tǒng)抗磨損及電廠煙囪、管道補洞；
6)發(fā)電廠、變電站就地電氣柜的防腐蝕；
7)化工環(huán)境下的防酸堿以及防腐。
五、糙面防腐耐磨材料在垃圾焚燒廠的應(yīng)用
1.施工方案
1)涂裝前的表面處理需要清除油污，柏油渣，銹蝕，油脂，鹽痕和剝落的舊涂層；
2)可以用柔軟的毛刷，或為溶劑型涂料設(shè)計的具有1/4英寸厚絨氈的滾筒，或噴涂機器進行施工。
3)在所有的施工場合（毛刷和滾筒）都要遵守“半速”的原則和使用“交叉影線”的方法，（從左到右，從上到下）慢慢涂裝，將所有的凹坑都布滿涂料，并且滲透進去。
4)如果是覆蓋銹蝕，鉛基的涂料，硬毛刷時*好的工具。
5)在表面干后，立即涂裝第二道涂料，以便獲得*佳的粘結(jié)力；高溫和高濕度的氣候可以縮短涂料的干燥時間，反之就會增長。一般情況需要1到2小時，具體根據(jù)工程要求進行協(xié)調(diào)。如果經(jīng)過較長時間后再涂第二道漆，需要將表面稍稍打磨以便得到*佳的粘結(jié)力。
6)施工完成三周后，表面的抗拉強度可達6000以上 PSI（磅/平方英寸），完全干燥后可達12000PSI （磅/平方英寸） ?；炷恋膹姸戎挥?500PSI（磅/平方英寸）。也就是說完全干燥以后其硬度是混凝土的兩倍以上。深入滲入到材料后與原結(jié)構(gòu)的銹蝕層進行改性變化，從而形成一個非常堅韌的保護外殼，僅涂0.1到0.2毫米便可極大程度增強被涂部分的強度，本體使用壽命提高。待涂料完全固化后其抗拉強度可達830kg/cm2，超過混凝土的抗拉強度。
2.現(xiàn)場使用效果
2018年2月10日，XX垃圾焚燒廠在3臺焚燒線的除塵器灰斗內(nèi)壁使用該涂料，并且停運電加熱系統(tǒng)，設(shè)備投入運行。由于該涂料*高耐溫163℃，對灰斗進行了溫度測量。在除塵器入口煙氣溫度為165℃的工況下，灰斗外壁溫度為144℃。
截至2019年3月份，每次巡檢檢查除塵器灰斗時，下料口落灰情況很好，沒有出現(xiàn)由于積灰導(dǎo)致的人工清灰現(xiàn)象，提高了安全及環(huán)保系數(shù)。
六、效益分析：
1．避免金屬腐蝕，降低了隔倉壁腐蝕、破損，漏風(fēng)，延長了設(shè)備的使用壽命；
2．除塵器漏風(fēng)的減少，引風(fēng)機轉(zhuǎn)速降低，功耗降低；
3．停運電加熱系統(tǒng)，節(jié)約電費；
4．減少人工清灰頻率，降低安全和環(huán)保風(fēng)險。
版權(quán)聲明：本網(wǎng)注明來源為“環(huán)亞環(huán)?！钡奈淖?、圖片內(nèi)容，版權(quán)均屬本站所有，如若轉(zhuǎn)載，請注明本文出處：http://ujianfei.com 。同時本網(wǎng)轉(zhuǎn)載內(nèi)容僅為傳播資訊，不代表本網(wǎng)觀點。如涉及作品內(nèi)容、版權(quán)和其它問題，請與本網(wǎng)站聯(lián)系，我們將在及時刪除內(nèi)容。
???
行業(yè)新聞
